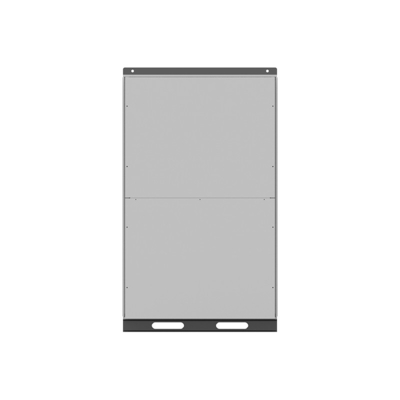

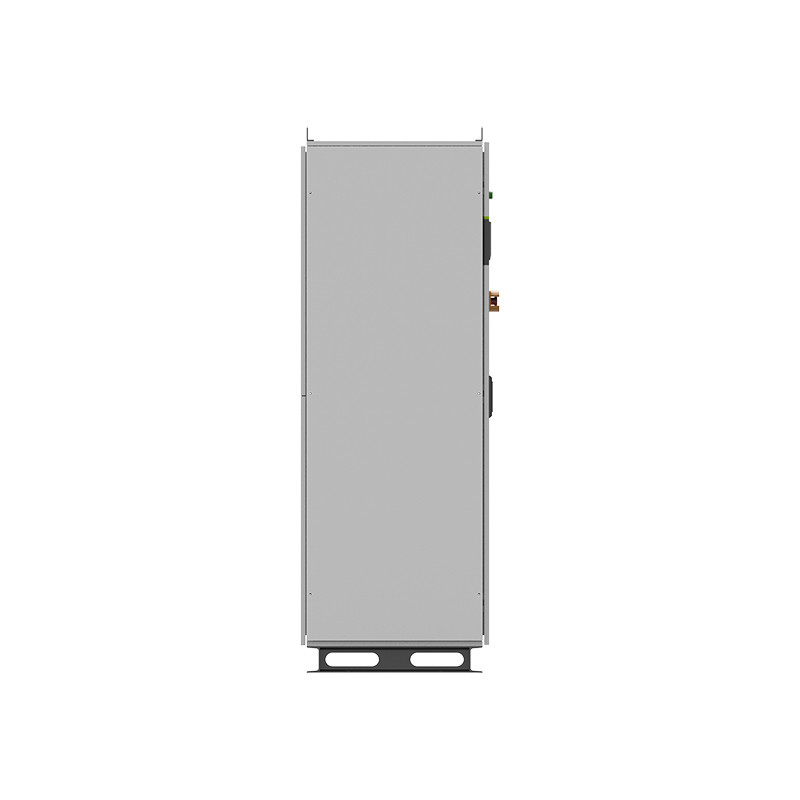

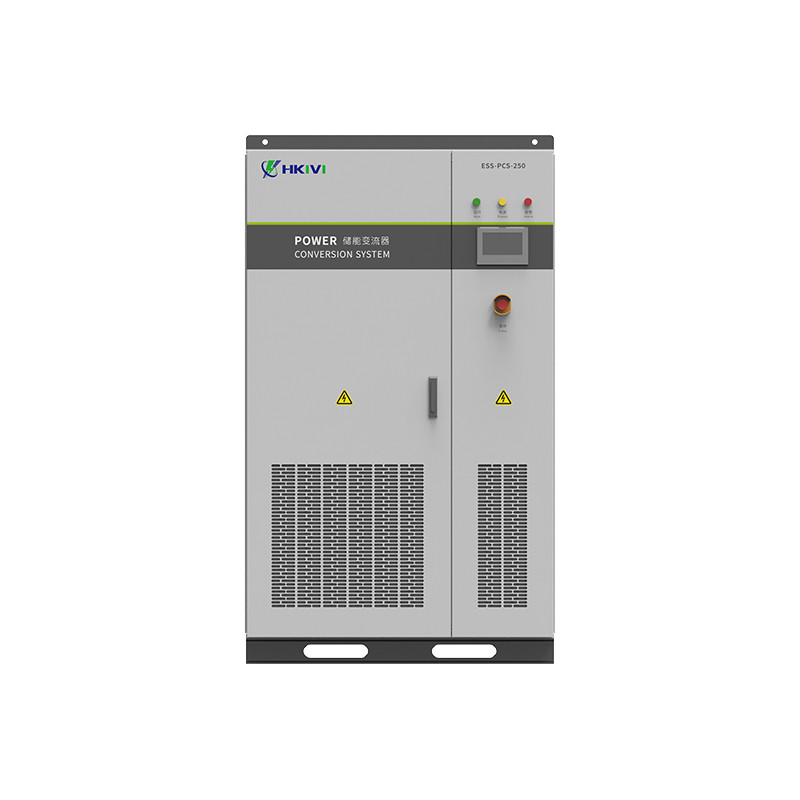

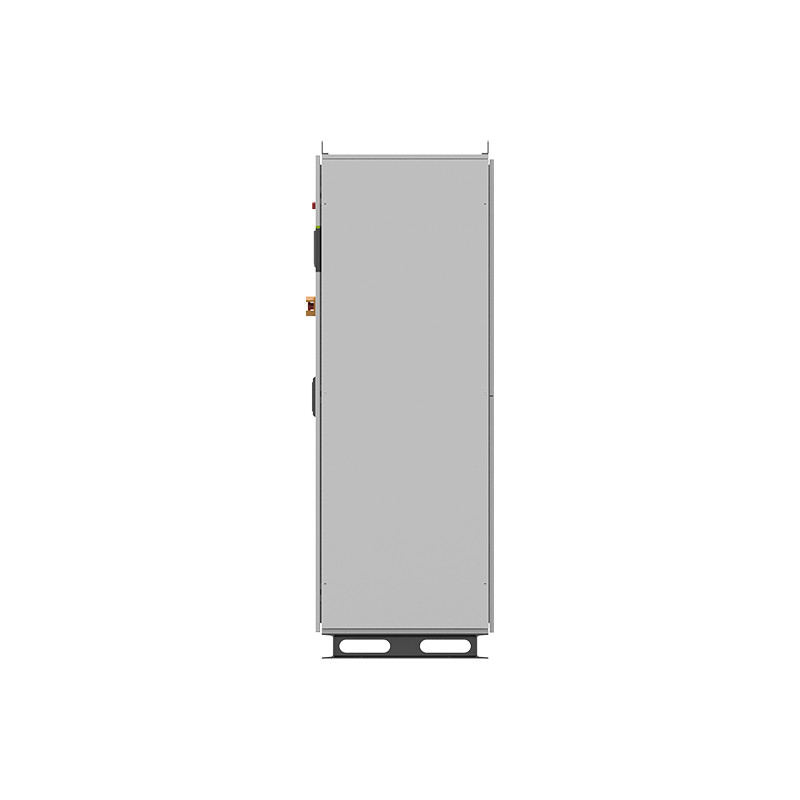

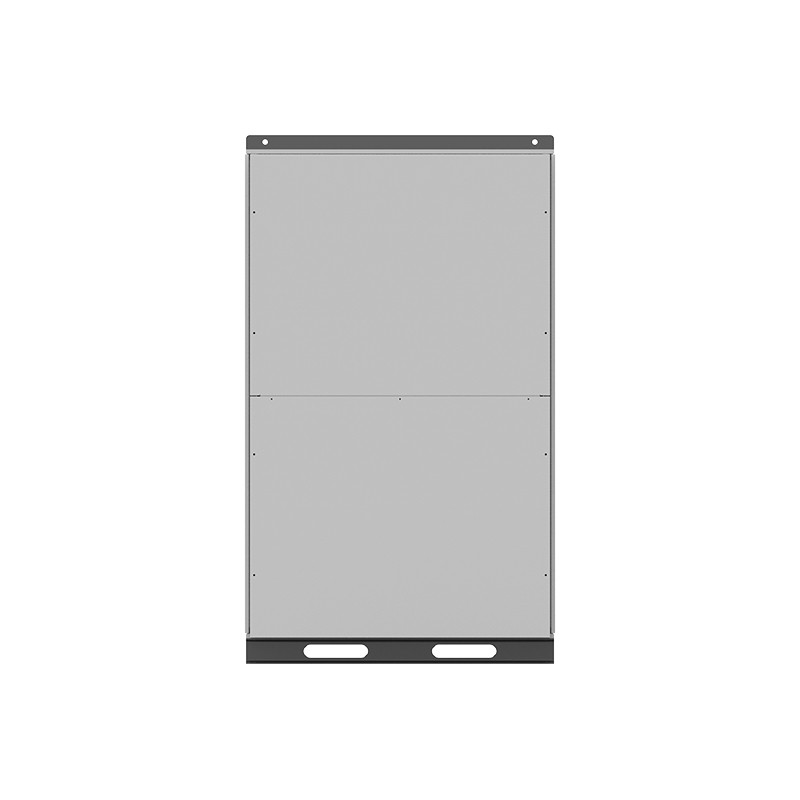

ESS PCS-250-T Leistungsumwandlungssystem Isolierter Energiespeicherumwandler
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Nennleistung | 250 kW | Höchstkapazität | 275kVA |
|---|---|---|---|
| Maximale Gleichspannung | 1000 V | Maximaler DC-Strom | 567A |
| Batteriespannungsbereich | 500 bis 900 V | Bewertete Gitterspannung | 400V,3W+N+PE |
| Netzspannungsbereich | -15%~10% | Maximaler Wechselstrom | 400A |
| Nennfrequenz des Netzes | 50 Hz | THDi (Nennleistung) | <3% |
| Einstellbarer Leistungsfaktorbereich | -1 ~ 1 | Isolationsmodus | Isolierung des Transformators |
| Dienstzeit | 20 Jahre | Maße (W * H * D) | 1200*2000*700 mm |
| Gewicht | 1350 kg | ||
| Hervorheben | Isolierter Energiespeicherwandler,ESS PCS-250-T Leistungsumwandlungssystem |
||
Produkt-Beschreibung
ESS PCS-250-T Leistungsumwandlungssystem Isolierter Energiespeicherumwandler
EineLeistungsumwandlungssystem (PCS)ist die zentrale Leistungselektronikkomponente, die für die effiziente Umwandlung und Steuerung von Energieformen ausgelegt ist. Zu ihren Hauptfunktionen gehören:
-
Zwei-Wege-Energieumwandlung: Nahtlose Gleichstrom-Wechselstrom- und Wechselstrom-Gleichstrom-Umwandlung (z. B. Interaktion zwischen Batteriespeicher und Netz)
-
Dynamische Regelung: Echtzeitsteuerung von Spannung, Frequenz, Leistungsfaktor (konform IEEE 1547)
-
Systemintegration: Intelligente Schnittstelle zwischen erneuerbaren Energien, Speicherung und Netz
2Technische Architektur
2.1 Kernuntersysteme
| Modul | Funktion | Schlüsseltechnologien |
|---|---|---|
| Leistungsumwandler | AC/DC- oder DC/AC-Umwandlung (Topologien: 2-Level, 3L-NPC, MMC) | SiC/GaN-Geräte mit geringer Induktivität |
| Steuerungssystem | Ausführt MPC-Algorithmen mit <1ms Antwort | RTOS, Steuerung durch FPGA |
| Schutzsystem | Über/unter Spannung/Frequenz, Anti-Inseln (gemäß UL 1741 SA) | Hardware-in-Loop (HIL) -Validierung |
| Wärmebewirtschaftung | Beibehält die Verbindungstemperatur < 125°C (Flüssigkeits-/Luftkühlung) | CFD-optimiertes Design |
2.2 Leistungsindikatoren
-
Effizienz: 97-99% (CEC-gewichtet)
-
THD: < 3% bei voller Last
-
Reaktionsgeschwindigkeit:
-
Schrittbelastungsantwort: < 10 ms (0-100%)
-
Frequenzregelung: ±0,5 Hz (Gittermodus)
-
-
3. Anwendungen
3.1 Integration erneuerbarer Energien
-
Photovoltaik/Windglättung: Abmildert Leistungsschwankungen von ±15%/min (IEC 61400-21)
-
Virtueller Synchrongenerator (VSG): Bietet Trägheitsemulation (Dämpfungsverhältnis: 0,5-2,5 einstellbar)
-
3.2 Energiespeichersysteme
-
Batteriemanagement:
-
CC/CV-Übergangsgenauigkeit: ±0,5%
-
Fehler bei der SOC-Schätzung: < 2% (Kalman-Filter)
-
-
Netzteildienstleistungen:
-
Primärfrequenzantwort: <2 Sekunden Aktivierung (PJM-Anforderungen)
-
VAR-Unterstützung: Leistungsfaktorbereich ±0,95
-
-
3.3 Industrie und Spezialitäten
-
Mikrogrids: Fähigkeit zum schwarzen Starten (0,2°C Entladegeschwindigkeit)
-
Schnellladung von Elektrofahrzeugen:
-
350 kW flüssiggekühlte Architektur
-
95% Wirkungsgrad @30-100% Belastung
-
-
Marine Power:
-
DNV-GL-zertifiziert
-
< 5% THD (IEEE 519-2014)
-
